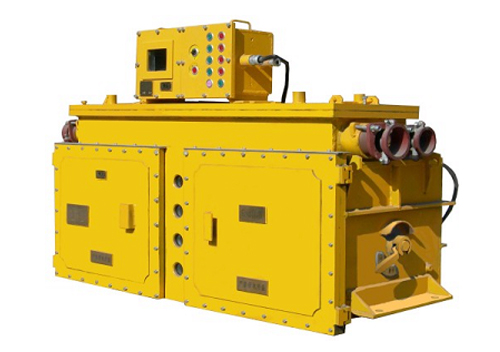

KXJ2-200/1140E礦用隔爆兼本質安全型掘進機控制箱是EBZ200、EBZ160、EBZ150、EBZ160(A)、EBZ200(A)懸臂式掘進機電氣控制核心,其主要負責電機及系統的正常運行和操作,其中包括電機的啟動、停止和預警等操作,提供電機過載、缺相、短路、漏電等保護,另外也提供了系統照明漏電、瓦斯超高、電機溫度保護等保護。
整套電控系統主要由“KXJ2-200/1140E礦用隔(ge)爆兼本質安全型掘進機(ji)控制箱”和“CXJ1-24E礦用(yong)隔(ge)爆(bao)兼本質安全型掘進(jin)機操(cao)作箱兩部分組成,另外還包括瓦(wa)斯傳(chuan)感器、隔(ge)爆(bao)電鈴、礦用(yong)隔(ge)爆(bao)照明燈、隔(ge)爆(bao)急(ji)停按(an)鈕等。
【電氣系統使用條件】:
(1) 周圍空氣溫度:-5℃~+40℃;
(2) 無長期連續滴水的地方;
(3) 大氣壓力:80kPa~110 kPa;
(4) 相對濕度:≤95%( +25℃);
(5) 無破壞絕緣的氣體或蒸汽的環境中;
(6) 與水平面的安裝傾斜度不超過16°;
(7) 有瓦斯和煤塵爆炸危險的煤礦井下場所。
控制箱
●型號 KX J 2—200 / 1140 E
●技術參數
(1)防爆型式:礦用隔爆兼本質安全
(2)防爆標志Exd[ib]I。
(3) 電壓1140V;
操作箱
●型號 CX J 1 - 24 E
●技術參數
(1) 防爆型式:礦用隔爆兼本質安全型
(2) 防爆標志:Exd[ib]I
(3) 工作參數:隔爆腔 DC24V 0.4A 本安腔 DC12V 90mA
